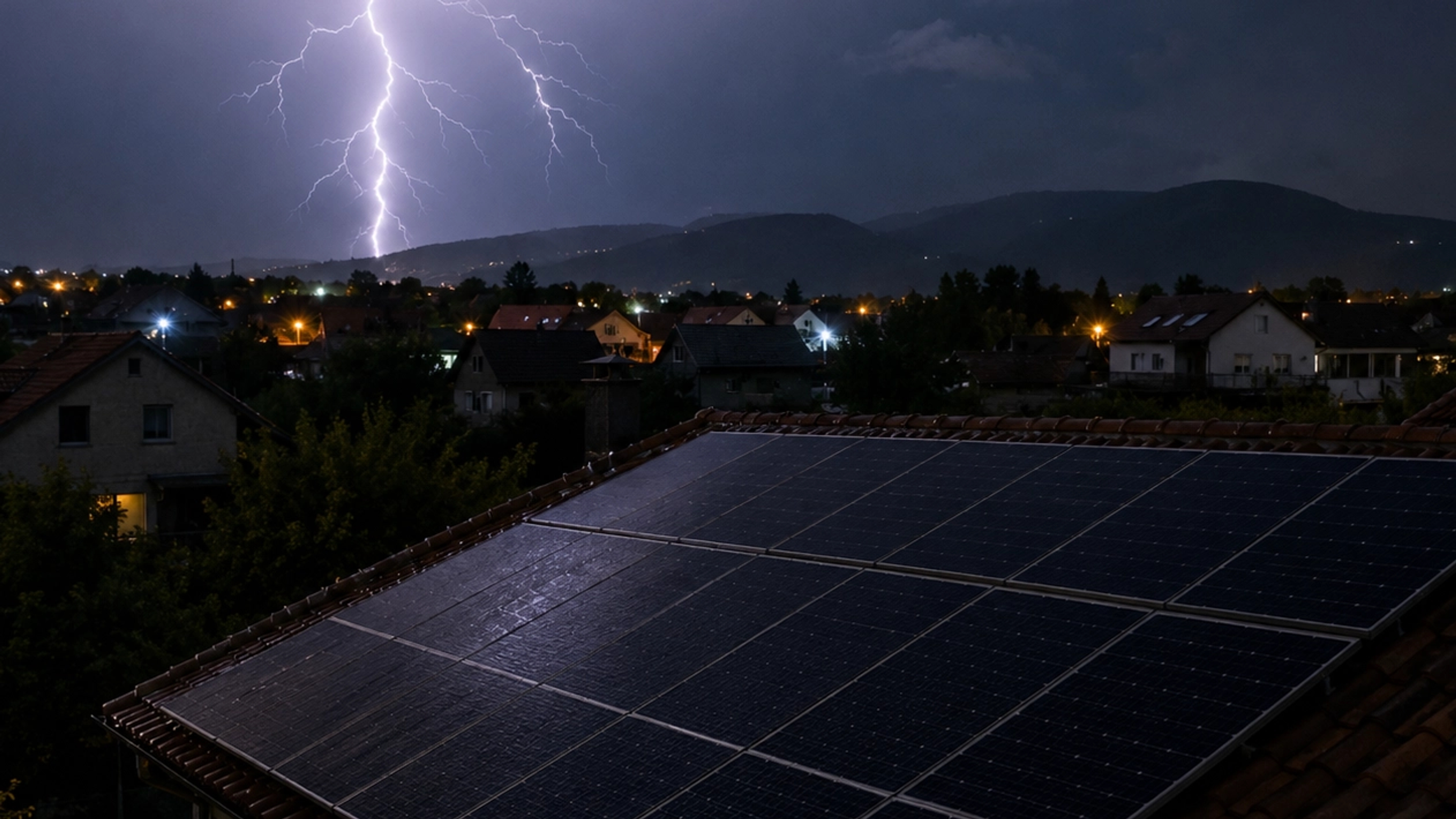

Solarna elektrana i grmljavina: Treba li se bojati udara munje?

Rijetko koja tema oko solarne energije izaziva toliko intuitivnog straha kao pitanje munje. Ideja da se na krov postavlja metalna konstrukcija povezana s električnim sustavom kuće, a zatim se očekuje da ta ista kuća bude sigurna tijekom ljetne grmljavine, mnogim vlasnicima i budućim vlasnicima elektrana djeluje kontradiktorno. Pitanje "hoće li mi paneli privući munju" jedno je od najčešćih koje čujemo od ljudi koji tek razmišljaju o ugradnji solarne elektrane.

Dobra vijest je da je taj strah, u obliku u kojem se najčešće izražava, uglavnom neopravdan. Solarni paneli sami po sebi ne "privlače" munje na način na koji to ljudi zamišljaju. Ono što je istinit i realan rizik jest nešto posve drugo - osjetljivost elektroničke opreme, poput invertera, na prenapon koji nastaje i kod udara munje u blizini, ne samo izravno u kuću. U ovom članku objašnjavamo što je istina, a što mit, kako radi gromobranska i prenaponska zaštita te je li potrebno poduzimati bilo kakve posebne mjere tijekom nevremena.

Privlači li solarna elektrana munje - što je istina, a što mit

Munja ne "traži" solarne panele niti ih posebno privlači na neki magičan način. Munja pogađa najvišu, najistaknutiju točku na određenom području u trenutku pražnjenja atmosferskog naboja, a taj proces uvelike ovisi o visini objekta, njegovom položaju u odnosu na okolne građevine i teren te o tome postoji li već postavljena gromobranska zaštita koja je namjerno projektirana da bude ta najviša, najprivlačnija točka.

Solarni paneli, montirani na standardni krov obiteljske kuće, u pravilu ne mijenjaju značajno visinu ili siluetu objekta u odnosu na okolinu. Kuća koja bi bila izložena riziku udara munje zbog svog položaja, na primjer na osami, na vrhu brežuljka ili kao najviši objekt u kvartu, bila bi izložena tom riziku i bez solarnih panela, jednako kao i s njima. Metalni okvir panela i montažna konstrukcija sami po sebi ne stvaraju novi, dodatan "magnet" za munju koji prije njihove ugradnje nije postojao.

Ono što je točno jest da metalne konstrukcije, ako nisu ispravno uzemljene i integrirane u postojeći sustav zaštite od munje, mogu utjecati na to kako se struja munje, ako do udara dođe, raspoređuje kroz objekt. To je razlog zašto je ispravna gromobranska zaštita važna, ne zato što bi paneli sami inicirali udar, već zato što svaka metalna struktura na krovu mora biti sigurno integrirana u cjelokupni sustav zaštite zgrade.

Dva različita rizika - izravan udar i indukcijski prenapon

Kada se govori o munji i električnim sustavima, korisno je razlikovati dva posve različita mehanizma oštećenja, jer se rizik i zaštita od njih uvelike razlikuju.

Prvi, rjeđi scenarij je izravan udar munje u samu zgradu ili u njezinu neposrednu blizinu. Ovaj događaj je statistički rijedak za pojedinačnu obiteljsku kuću, ali kada se dogodi, oslobađa ogromnu količinu energije koja zahtijeva ozbiljnu, namjensku gromobransku zaštitu kako bi se ta energija sigurno provela u zemlju, bez štete po objekt ili ljude unutar njega.

Drugi, znatno češći scenarij je indukcijski prenapon, koji nastaje kada munja udari u zemlju ili u neki objekt u širem okruženju, čak i kilometrima daleko, primjerice u dalekovod, drvo ili susjednu zgradu. Elektromagnetski impuls koji pri tome nastaje inducira kratkotrajan, ali vrlo visok naponski skok u električnim kabelima i vodovima u širem području, uključujući i kabele koji povezuju solarne panele s inverterom te sam priključak na električnu mrežu. Upravo je ovaj drugi mehanizam ono što najčešće oštećuje elektroniku u solarnim sustavima, mnogo češće nego izravan udar munje u samu kuću.

Gromobranska zaštita - kako se elektrana uklapa u postojeći sustav

Svaka zgrada koja ima gromobransku instalaciju, a većina novijih i mnoge starije kuće u Hrvatskoj to imaju, mora imati tu instalaciju usklađenu s Pravilnikom o tehničkim normativima za zaštitu od djelovanja atmosferskog elektriciteta na građevinama. Kada se na krov dodaje solarna elektrana, taj zahtjev ne prestaje vrijediti, štoviše, postaje dodatno relevantan, jer se na krovu pojavljuje nova metalna struktura koju treba integrirati u postojeći sustav.

U praksi to znači nekoliko konkretnih tehničkih zahtjeva. Metalna montažna konstrukcija panela i okviri samih modula moraju biti uzemljeni, odnosno spojeni na sustav izjednačavanja potencijala zgrade, kako ne bi postali izolirana metalna površina koja bi u slučaju udara munje u blizini mogla akumulirati opasan naboj. Ako zgrada ima klasične gromobranske hvataljke, montažna konstrukcija panela mora se postaviti na propisanoj sigurnosnoj udaljenosti od tih hvataljki, ili, ako to nije moguće zbog veličine krova, hvataljke se moraju dodatno projektirati tako da i dalje pokrivaju cijelu površinu panela unutar zone zaštite.

Vrijedno je napomenuti da su troškovi vezani uz gromobransku instalaciju kod ugradnje solarne elektrane u pravilu prepoznati i kao legitiman, prihvatljiv trošak u okviru javnih natječaja za sufinanciranje. Primjerice, u vodiču o Bespovratnim sredstvima Zagrebačke županije za poduzetnike naveli smo da se demontaža postojeće i izgradnja potpuno nove gromobranske zaštite, često nužna zbog promjene krovne strukture prilikom ugradnje elektrane, priznaje kao prihvatljiv trošak projekta.

Prenaponska zaštita unutar samog sustava

Osim klasične gromobranske zaštite koja se bavi izravnim udarom, solarni sustav treba i takozvanu prenaponsku zaštitu, poznatu u struci pod kraticom SPD (od engleskog Surge Protection Device), koja štiti elektroniku od onog znatno češćeg, indukcijskog prenapona opisanog ranije u članku.

Prenaponska zaštita ugrađuje se na dva ključna mjesta u sustavu. Prva se postavlja na istosmjernoj, DC strani sustava, između solarnih panela i invertera, gdje njezin zadatak jest presresti naponski skok koji bi mogao putovati kroz kabele od panela prema inverteru. Druga se postavlja na izmjeničnoj, AC strani, između invertera i kućne razvodne mreže, štiteći sustav od prenapona koji bi mogao stići izravno iz javne električne mreže, primjerice ako munja udari u dalekovod u širem području.

Kao što smo objasnili u vodiču Inverter - srce svake solarne elektrane, inverter je elektronički mozak cijele elektrane i, kao takav, najosjetljivija i najskuplja komponenta sustava kada je riječ o prenaponu. Naponski skok koji bi klasičnu, jednostavnu žicu ili metalni okvir panela ostavio potpuno neoštećenim, može trenutačno spržiti osjetljive elektroničke sklopove unutar invertera, uzrokujući kvar koji zahtijeva skupu zamjenu. Upravo zato je ugradnja kvalitetne prenaponske zaštite, čija cijena u odnosu na cijenu cijelog sustava iznosi relativno malo, jedna od najisplativijih mjera zaštite koje vlasnik elektrane može poduzeti.

Treba li isključivati elektranu tijekom nevremena

Ovo je pitanje koje redovito muči vlasnike elektrana kada čuju grmljavinu na horizontu - trebam li potrčati i ručno isključiti sustav dok nevrijeme prođe? Odgovor je, u velikoj većini slučajeva, ne.

Standardni mrežni inverter, o kojem smo detaljnije pisali u vodiču o inverterima, ima ugrađene automatske sigurnosne mehanizme koji reagiraju na nepravilnosti u naponu ili frekvenciji mreže i, ako je potrebno, sam prekida rad kako bi zaštitio sebe i ostatak sustava. Ako je elektrana ispravno projektirana i opremljena kvalitetnom prenaponskom zaštitom na oba ključna mjesta, opisana ranije, sustav je dizajniran da samostalno preživi normalno, uobičajeno grmljavinsko nevrijeme bez potrebe za ikakvom ručnom intervencijom vlasnika.

Ipak, postoje situacije u kojima razmišljanje o dodatnom, ručnom isključivanju sustava ima smisla. Ako meteorološke službe najavljuju ekstremno nevrijeme s izrazito visokom vjerojatnošću izravnog udara u širem području, ili ako vlasnik planira duže razdoblje izbivanja iz kuće tijekom sezone učestalih ljetnih nevremena, potpuno fizičko isključivanje sustava putem glavnog prekidača dodatna je, iako u pravilu nepotrebna, mjera opreza. Za svakodnevno, uobičajeno ljetno nevrijeme, ispravno projektiran i zaštićen sustav ne zahtijeva takvu intervenciju.

Što raditi ako sumnjate da je elektrana pogođena udarom ili prenaponom

Ako se nakon jačeg nevremena primijeti nešto neobično, prvi i najlakši korak jest provjera proizvodnje putem mobilne aplikacije invertera, o kojoj smo pisali u vodiču o inverterima. Nagli, potpuni prekid proizvodnje koji nastupi točno u vrijeme nevremena, ili poruke o greškama koje se prije toga nisu javljale, mogu ukazivati na to da je prenaponska zaštita obavila svoj posao i "žrtvovala se" da bi zaštitila skuplju opremu, ili da je, u nesretnijem slučaju, sam inverter pretrpio štetu unatoč zaštiti.

U oba slučaja, sljedeći korak jest kontaktiranje ovlaštenog instalatera koji je ugradio sustav, radi stručne provjere stanja opreme. Prenaponske zaštitne komponente često imaju vizualni indikator koji jasno pokazuje jesu li aktivirane i treba li ih zamijeniti, što je relativno jednostavan i jeftin popravak u usporedbi sa zamjenom cijelog invertera. Ako se ispostavi da je stvarno oštećen sam inverter ili drugi skuplji dio sustava, vrijedi provjeriti pokriva li polica osiguranja kuće ovakvu vrstu štete, jer se šteta od udara munje i prenapona u pravilu ubraja u standardne rizike koje kućno osiguranje pokriva, iako je preporučljivo unaprijed provjeriti detalje police kod svog osiguravatelja.

Ispravna zaštita čini rizik zanemarivim

Solarna elektrana ne povećava rizik od izravnog udara munje u kuću na način na koji to intuitivno strahuju mnogi vlasnici - munja pogađa najviše i najistaknutije točke neovisno o prisutnosti panela, a ne zbog njih. Stvaran, relevantan rizik odnosi se na osjetljivu elektroniku sustava, prvenstveno inverter, koja može biti oštećena prenaponom nastalim i kod udara munje u širem, ne nužno neposrednom području.

Ispravno projektirana gromobranska zaštita, koja uzemljuje i integrira metalnu konstrukciju panela u postojeći sustav zaštite zgrade, u kombinaciji s kvalitetnom prenaponskom zaštitom na DC i AC strani sustava, svodi ovaj rizik na razinu koja je u praksi zanemariva za normalno funkcioniranje elektrane. Za vlasnika elektrane to znači da grmljavinsko nevrijeme, koliko god zvučno dramatično, ne zahtijeva paniku niti trčanje do glavnog prekidača - samo pouzdanje u to da je sustav, ako je ispravno ugrađen, projektiran baš za takve situacije.
