Prije nego zabijete prvi kolac: Provjera podzemnih instalacija za solarnu konstrukciju na tlu

Kada se govori o solarnim elektranama, gotovo sva pažnja usmjerena je prema onome što se događa iznad tla - krov, paneli, orijentacija, nagib. Sve popularnija solarna nadstrešnica, o kojoj smo pisali u zasebnom vodiču, kao i konstrukcije montirane izravno na tlo u dvorištu, otvaraju posve drugo pitanje koje se rijetko spominje, a može imati ozbiljne posljedice ako se zanemari - što se nalazi ispod površine na kojoj planirate kopati temelje.

Vodovodne cijevi, kanalizacijski vodovi, električni kabeli i telekomunikacijski vodovi često prolaze ispod dvorišta na dubinama i trasama koje vlasnik nekretnine ne poznaje detaljno, posebno ako je riječ o starijoj kući gdje se instalacije postavljale prije nekoliko desetljeća, bez uvijek ažurne dokumentacije. U ovom članku objašnjavamo zašto je provjera podzemnih instalacija prije kopanja temelja za solarnu konstrukciju obavezan, a ne opcionalan korak, te kako se ta provjera provodi u praksi.

Koje vrste podzemnih instalacija dolaze u obzir

Prosječna gradska ili prigradska parcela u Hrvatskoj u pravilu skriva ispod površine više različitih vrsta infrastrukture, a nijedna od njih ne bi trebala biti probušena ili oštećena tijekom kopanja temelja za solarnu konstrukciju.

Vodovodna instalacija, koja dovodi pitku vodu do kuće, obično je postavljena na relativno plitkoj dubini, ali njezina točna trasa unutar same parcele nije uvijek očita ili intuitivna, posebno kod starijih kuća gdje su cijevi možda naknadno premještane ili proširivane. Kanalizacijski vod, koji odvodi otpadnu vodu prema javnoj mreži ili septičkoj jami, jednako je važan i jednako podložan riziku oštećenja. Oborinska odvodnja, zadužena za odvođenje kišnice, često prati sličnu, ali ne nužno identičnu trasu.

Električni kabeli, uključujući onaj koji napaja samu kuću te eventualne dodatne vodove prema garaži, bazenu ili vrtnoj rasvjeti, predstavljaju poseban rizik, jer probijanje kabela pod naponom nosi ozbiljnu opasnost od strujnog udara, uz materijalnu štetu. Telekomunikacijski vodovi, uključujući kabele za internet i fiksnu liniju, rjeđe su opasni po sigurnost, ali njihovo oštećenje uzrokuje prekid usluge i trošak popravka. Konačno, na pojedinim parcelama postoji i plinska instalacija, čije oštećenje predstavlja najozbiljniji sigurnosni rizik od svih navedenih, s mogućnošću curenja plina i eksplozije.

Posebna specifičnost starijih parcela jest da dokumentacija o točnom položaju ovih instalacija može biti nepotpuna, zastarjela ili jednostavno nedostupna, jer su mnoge starije kuće građene i priključivane na infrastrukturu u razdobljima kada evidencija nije bila jednako precizna ili digitalizirana kao danas.

Zašto je ova provjera obavezna, a ne opcionalna

Rizici propuštanja ove provjere dijele se u dvije kategorije - materijalnu štetu i sigurnosni rizik, a oba su ozbiljna dovoljno da provjera prije kopanja postane nezaobilazan korak, a ne nešto što se preskače radi uštede vremena.

Materijalna šteta nastaje kada iskop probije vodovodnu cijev, kanalizacijski vod ili električni kabel, uzrokujući curenje vode, prekid odvodnje ili gubitak napajanja, uz trošak hitnog popravka koji često znatno premašuje bilo kakvu uštedu ostvarenu preskakanjem prethodne provjere. Ovakva šteta može zahtijevati i dodatne građevinske radove za pristup oštećenom vodu, ako se on nalazi na većoj dubini ili ispod tvrde podloge poput betona.

Sigurnosni rizik je ozbiljniji i odnosi se prvenstveno na električne kabele pod naponom i plinske instalacije. Probijanje kabela pod naponom tijekom kopanja može uzrokovati ozbiljan strujni udar radnika koji izvodi iskop, dok oštećenje plinske instalacije nosi rizik od curenja plina, s mogućim posljedicama koje uključuju požar ili eksploziju. Upravo zbog ovih ozbiljnih sigurnosnih posljedica, provjera podzemnih instalacija prije bilo kakvog dubljeg iskopa smatra se standardnom, nezaobilaznom praksom u građevinarstvu općenito, ne samo kod solarnih instalacija.

Kako se provodi provjera prije kopanja

Postupak provjere počinje zahtjevom za uvid u dostupne podatke o podzemnim instalacijama na Vašoj parceli, koji se u pravilu upućuje relevantnim komunalnim poduzećima i distributerima - lokalnom vodovodu i kanalizaciji, HEP-u za električne vodove, plinskom distributeru ako parcela ima plinski priključak, te telekomunikacijskim operaterima za njihove kabele. Svako od ovih poduzeća posjeduje vlastitu evidenciju trasa svoje infrastrukture, iako, kao što smo napomenuli, ta evidencija za starije instalacije ponekad nije potpuno precizna ili ažurna.

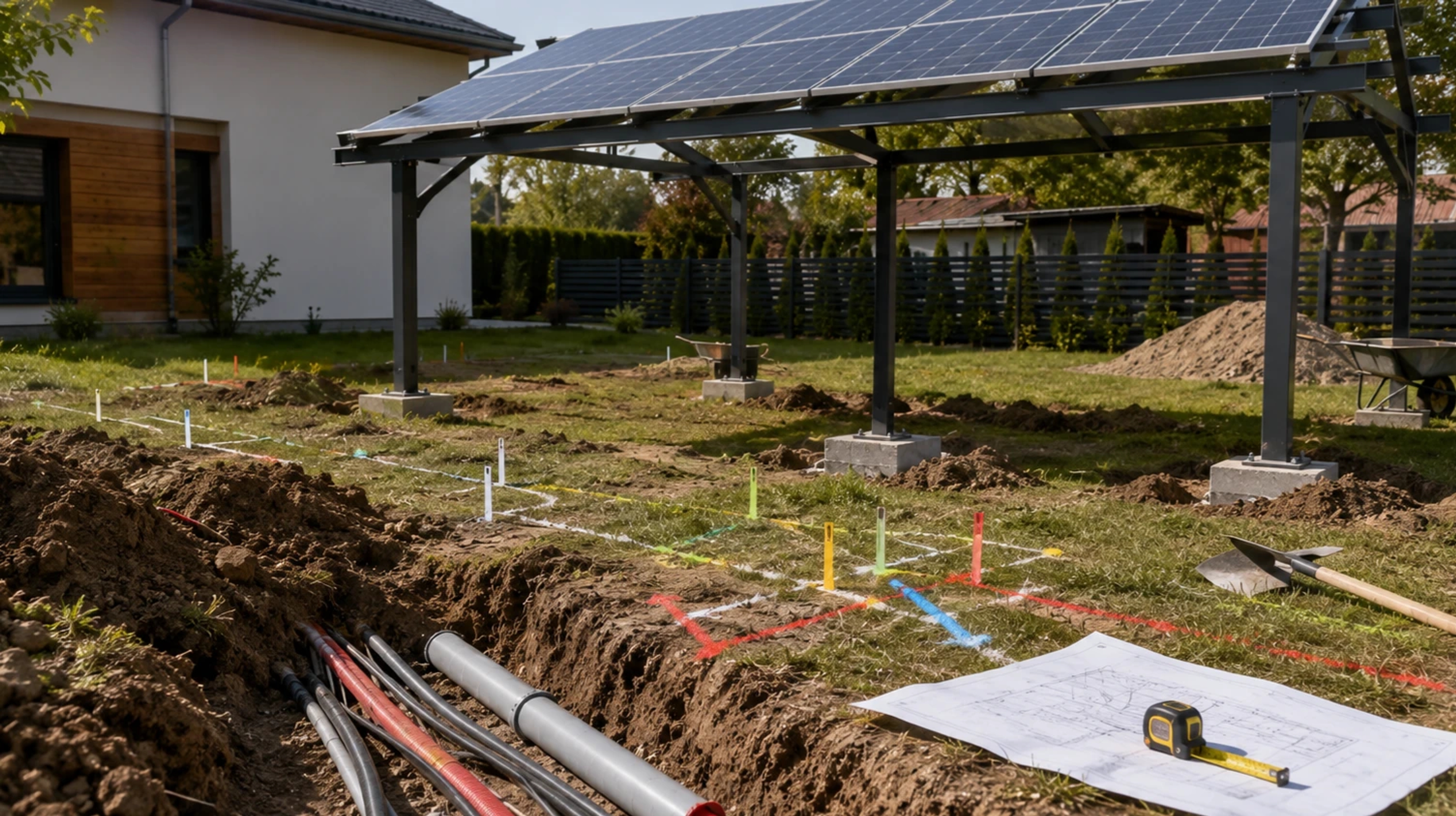

Nakon dobivanja dostupnih podataka, sljedeći korak jest fizičko obilježavanje trase instalacija na samom terenu, prije nego što iskop uopće počne. Ovo obilježavanje, koje mogu provesti djelatnici komunalnih poduzeća ili specijalizirane tvrtke za lociranje podzemnih vodova, koristi posebne uređaje za detekciju metalnih cijevi i kabela, čime se trasa fizički označava na tlu bojom ili zastavicama, dajući izvođaču radova jasan, vizualni vodič za sigurno kopanje izvan tih označenih zona.

Tko je odgovoran ako dođe do oštećenja

Pitanje odgovornosti u slučaju da tijekom kopanja dođe do oštećenja podzemne instalacije ovisi prvenstveno o tome je li provjera uopće bila zatražena i provedena prije početka radova. Ako je izvođač radova unaprijed zatražio i dobio podatke o trasama instalacija, ali unatoč tome oštetio neki od vodova zbog nepažnje ili nepridržavanja obilježene trase, odgovornost u pravilu pada na izvođača.

Ako, s druge strane, provjera uopće nije zatražena, bilo od strane vlasnika ili izvođača, prije početka iskopa, odgovornost za nastalu štetu može se protumačiti kao dijeljena ili čak primarno vlasnikova, ovisno o konkretnim okolnostima i tome tko je bio zadužen za taj korak prema dogovoru s izvođačem. Upravo iz ovog razloga, kao što smo naglasili u članku o odabiru izvođača solarne elektrane, vrijedi unaprijed, prije potpisivanja ugovora, jasno razjasniti preuzima li izvođač obvezu provjere podzemnih instalacija kao dio svoje standardne usluge, ili je taj korak ostavljen na vlasniku da ga samostalno provede prije početka radova.

Specifičnosti agrosolara i većih projekata na otvorenom

Kod većih solarnih projekata na poljoprivrednom zemljištu, poput agrosolara o kojima smo pisali u zasebnom članku, provjera podzemnih instalacija dobiva dodatnu dimenziju složenosti, jednostavno zbog veće površine zahvata. Dok kućna nadstrešnica zahtijeva provjeru relativno male, ograničene površine dvorišta, veći poljoprivredni projekt koji se proteže na više desetaka ili stotina četvornih metara znatno povećava vjerojatnost da će konstrukcija proći preko ili u blizini neke od postojećih instalacija, poput cijevi za navodnjavanje, podzemnih električnih vodova prema pomoćnim objektima ili starijih, možda napuštenih instalacija čije postojanje nije uvijek očito iz trenutačne dokumentacije.

Za ovakve veće projekte, temeljita provjera podzemnih instalacija prije početka bilo kakvih zemljanih radova postaje još važnija upravo zbog razmjera zahvata i potencijalno većeg opsega štete ako se instalacija ošteti tijekom iskopa strojevima, umjesto ručnim alatom kojim bi šteta možda bila manja i lakše uočljiva prije nego što postane ozbiljan problem.

Praktični koraci prije početka iskopa

Preporučeni redoslijed koraka prije kopanja temelja za solarnu nadstrešnicu ili konstrukciju na tlu izgleda ovako. Prvo se izrađuje projekt konstrukcije, koji definira točan položaj i broj temelja koji će biti potrebni. Zatim se, na temelju tog projekta, upućuju zahtjevi relevantnim komunalnim poduzećima i distributerima za podatke o trasama njihovih instalacija na toj konkretnoj parceli.

Nakon dobivanja odgovora, slijedi fizičko obilježavanje trasa na terenu, ako se pokaže da bilo koja od instalacija prolazi u blizini planiranih temelja. Tek nakon što su sve relevantne trase jasno identificirane i obilježene, ima smisla započeti s iskopom, uz jasnu uputu izvođaču da se strogo pridržava sigurne udaljenosti od obilježenih zona.

Vrijedi imati realna očekivanja o vremenu potrebnom za dobivanje odgovora od komunalnih poduzeća, koje može varirati od nekoliko dana do nekoliko tjedana, ovisno o opterećenosti pojedine službe i broju uključenih distributera. Ovaj korak stoga vrijedi pokrenuti dovoljno rano u procesu planiranja, kako ne bi neočekivano usporio cjelokupan projekt neposredno prije planiranog početka radova.

Jeftina provjera koja štiti od skupih iznenađenja

Provjera podzemnih instalacija prije kopanja temelja za solarnu nadstrešnicu ili konstrukciju na tlu jedan je od onih koraka koji se lako zanemari upravo zato što se odvija ispod površine, izvan vidokruga i, čini se, izvan glavnog fokusa cijelog projekta koji je usmjeren na panele, inverter i proizvodnju struje. Ipak, cijena ove provjere, u vremenu i eventualnoj naknadi komunalnim poduzećima za izlazak na teren, gotovo je zanemariva u usporedbi s troškom popravka probijene vodovodne cijevi, prerezanog električnog kabela ili, u najgorem slučaju, oštećene plinske instalacije.

Za svakoga tko planira ugradnju solarne nadstrešnice, konstrukcije na tlu ili većeg agrosolarnog projekta, ovaj korak zaslužuje mjesto na samom početku popisa priprema, prije nego što se bilo kakav iskop uopće zamisli, jednako važno kao i sam elektrotehnički projekt koji definira snagu i raspored buduće elektrane.
