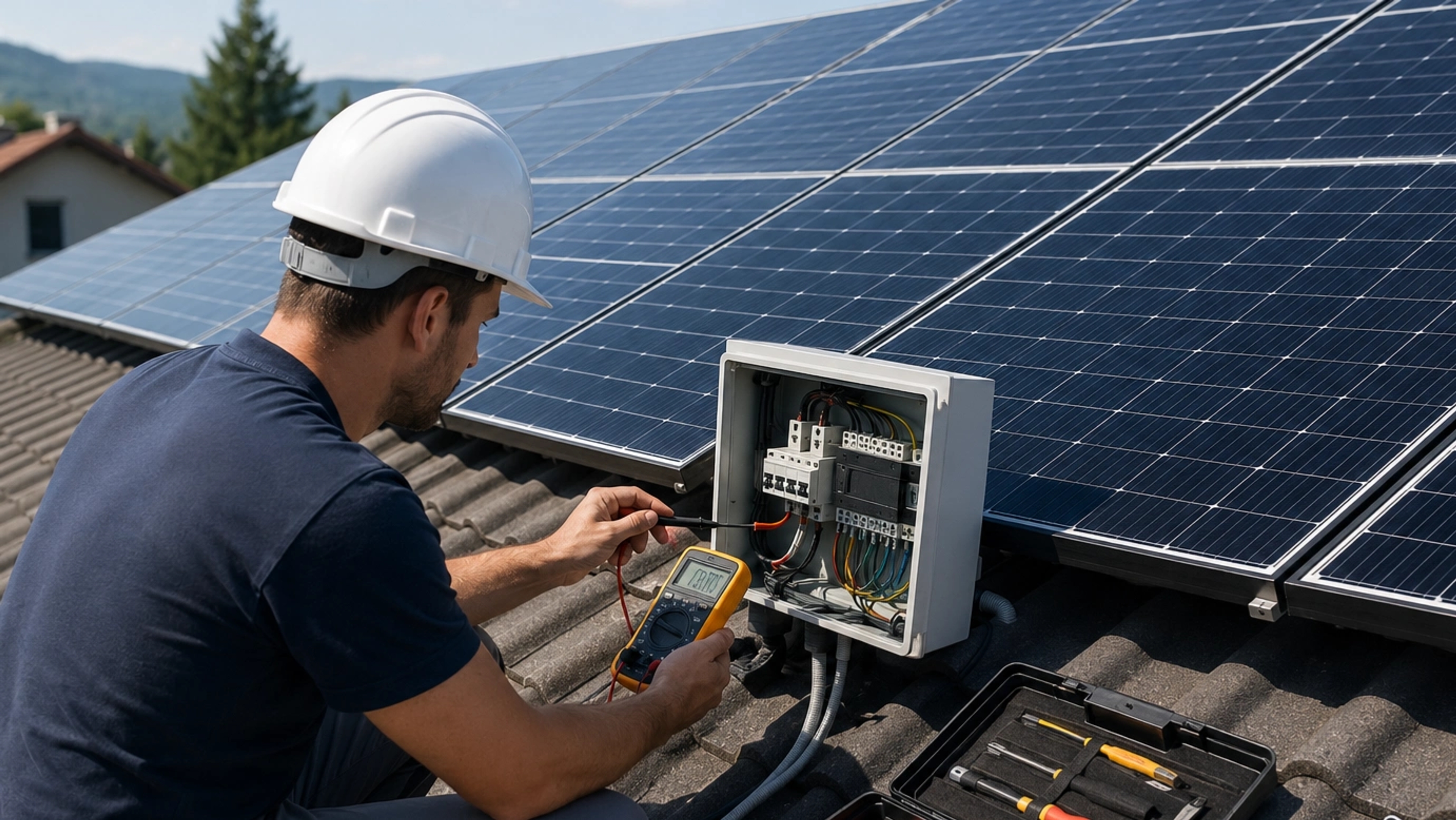

Kako izgleda testiranje i puštanje solarne elektrane u pogon

U vodiču Od projekta do dvosmjernog brojila: HEP ODS procedura korak po korak spomenuli smo da nakon montaže opreme slijedi tehnički pregled instalacije prije puštanja sustava u pogon, no taj korak ostavili smo prilično uopćeno opisan - kao formalnu provjeru da je sve ispravno ugrađeno. U stvarnosti, iza tog jednog koraka krije se čitav niz konkretnih tehničkih testova i mjerenja, od kojih svaki provjerava drukčiji aspekt sigurnosti i funkcionalnosti sustava.

U ovom članku ulazimo dublje u to što se stvarno događa prije nego što Vaša elektrana dobije zeleno svjetlo za rad - koje se vizualne, električne i sigurnosne provjere provode, tko ih izvodi, te koju dokumentaciju taj proces ostavlja iza sebe i zašto je vrijedno čuvati je dugoročno.

Vizualna inspekcija instalacije

Prvi korak testiranja, iako naizgled najjednostavniji, često otkriva najviše praktičnih problema. Tehničar ili inspektor koji provodi pregled fizički provjerava kvalitetu same montaže - jesu li paneli sigurno pričvršćeni, je li montažna konstrukcija stabilna, te je li kabliranje uredno provedeno i zaštićeno od mehaničkih oštećenja i vremenskih utjecaja.

Poseban naglasak stavlja se na kvalitetu brtvljenja svih točaka gdje je konstrukcija probila krovni pokrov, o čemu smo detaljno pisali u članku o utjecaju solarne elektrane na jamstvo krova. Inspektor provjerava jesu li brtveni prstenovi i trake ispravno postavljeni te ne postoje li vidljivi znakovi propuštanja ili nepravilnosti koje bi mogle uzrokovati probleme s vodonepropusnošću u budućnosti. Vizualna inspekcija također uključuje provjeru postojanja i ispravnosti svih propisanih naljepnica upozorenja i oznaka, koje moraju jasno označavati prisutnost napona i upute za sigurno isključivanje sustava u hitnim situacijama.

Električna mjerenja prije puštanja u pogon

Nakon vizualne provjere slijedi niz konkretnih električnih mjerenja koja potvrđuju da sustav zadovoljava tehničke standarde prije nego što se uopće poveže s mrežom. Jedno od ključnih mjerenja jest provjera izolacijskog otpora, kojom se utvrđuje da nema neželjenog curenja struje između vodiča pod naponom i uzemljenih dijelova sustava, što bi moglo ukazivati na oštećenu izolaciju kabela ili neispravan spoj.

Tehničar također provjerava polaritet i ispravnost svih električnih spojeva, osiguravajući da su paneli, inverter i razvodni ormarić povezani u skladu s projektnom dokumentacijom, bez zamijenjenih vodiča koji bi mogli uzrokovati kvar ili sigurnosni rizik. Provjerava se i ispravnost uzemljenja cijelog sustava, uključujući metalne okvire panela i montažnu konstrukciju, kao i funkcionalnost zaštite od prenapona, o kojoj smo pisali u članku o zaštiti solarne elektrane od munja. Ova mjerenja izravno potvrđuju je li sustav sigurnosno usklađen s onim što opisuje projektna dokumentacija, prije nego što bude izložen stvarnom radnom naponu tijekom svakodnevnog rada.

Provjera performansi - je li proizvodnja u skladu s očekivanjima

Osim sigurnosnih provjera, testiranje uključuje i provjeru performansi sustava, odnosno hoće li elektrana stvarno proizvoditi onoliko energije koliko je predviđeno Glavnim elektrotehničkim projektom. Tehničar uspoređuje inicijalnu proizvodnju, mjerenju u trenutku testiranja i pri poznatim uvjetima sunčeva zračenja, s teoretski očekivanom proizvodnjom za tu konkretnu snagu i konfiguraciju sustava.

Ovaj korak uključuje i provjeru funkcioniranja MPPT sustava, koji smo opisali u vodiču o inverterima, kao i provjeru radi li svaki pojedini string ili niz panela ispravno i zasebno, bez neočekivanih odstupanja koja bi mogla ukazivati na problem s jednim konkretnim nizom, primjerice zbog lošeg spoja ili oštećenog panela unutar tog niza. Ako je sustav opremljen optimizatorima snage, o kojima smo pisali u zasebnom članku, provjerava se i ispravnost komunikacije i rada svakog pojedinog optimizatora, kako bi se osiguralo da sustav u cijelosti radi kako je projektiran, prije nego što se smatra spremnim za redovan rad.

Sigurnosni testovi automatskog isključivanja

Jedan od najvažnijih sigurnosnih testova jest provjera takozvane anti-islanding zaštite, odnosno sposobnosti invertera da automatski i gotovo trenutačno prekine proizvodnju struje čim dođe do nestanka napona u javnoj mreži. Kao što smo objasnili u vodiču o inverterima, standardni mrežni inverter mora se isključiti kada nestane struje u mreži, kako ne bi dolazilo do povratnog napona koji bi ugrozio sigurnost elektroinstalatera koji rade na popravku mreže, vjerujući da je dio na kojem rade bez napona.

Tijekom testiranja, ovaj mehanizam se namjerno provjerava simulacijom nestanka mreže, kako bi se potvrdilo da inverter stvarno i pouzdano reagira unutar propisanog, iznimno kratkog vremenskog okvira. Ovaj test posebno je važan jer se ne radi o funkciji koja utječe samo na Vašu vlastitu elektranu, već o sigurnosnoj mjeri koja štiti radnike na cijeloj distribucijskoj mreži, pa se stoga provodi s posebnom pažnjom i strogim kriterijima uspješnosti.

Dokumentacija koja nastaje nakon uspješnog testiranja

Nakon što su sve provjere, mjerenja i testovi uspješno završeni, cijeli proces rezultira konkretnom dokumentacijom koju je vlasnik dužan zadržati, a koja ima vrijednost daleko izvan samog trenutka puštanja sustava u pogon. Ova dokumentacija obično uključuje zapisnik o tehničkom pregledu, detaljan izvještaj o provedenim električnim mjerenjima s konkretnim izmjerenim vrijednostima, te formalnu potvrdu da je sustav pušten u pogon i spreman za redovan rad.

Kao što smo istaknuli u članku o kupnji kuće sa solarnom elektranom, upravo ova vrsta dokumentacije, uz Glavni elektrotehnički projekt i ugovor s HEP ODS-om, čini temelj dokaza da je elektrana legalno i tehnički ispravno priključena na mrežu. Budući kupac nekretnine, osiguravatelj u slučaju štete, ili čak sami vlasnik u slučaju budućih radova ili proširenja sustava, mogu zatražiti uvid u ovu dokumentaciju, pa je vrijedno čuvati je jednako pažljivo kao i sam projekt elektrane, u fizičkom ili digitalnom obliku dostupnom kad god zatreba.

Što ako testiranje otkrije problem

Nije neuobičajeno da testiranje otkrije manji nedostatak koji zahtijeva ispravak prije konačnog puštanja sustava u pogon - možda spoj koji nije dovoljno pritegnut, panel koji podbacuje u odnosu na ostatak niza, ili neusklađenost u postavkama invertera. U ovakvim slučajevima, standardna praksa jest da izvođač radova otkloni uočeni nedostatak, nakon čega slijedi ponovno testiranje tog konkretnog aspekta sustava, kako bi se potvrdilo da je problem uspješno riješen prije nego što se cijeli proces smatra dovršenim.

Ovakav ciklus provjere, ispravka i ponovne provjere sasvim je uobičajen dio procesa i ne bi trebao izazivati zabrinutost - naprotiv, upravo je svrha temeljitog testiranja da se ovakvi manji problemi otkriju i riješe prije nego što sustav počne raditi u redovnom pogonu, umjesto da se otkriju tek mjesecima kasnije kroz smanjenu proizvodnju ili, u gorem slučaju, kroz stvaran kvar opreme.

Nevidljiv, ali ključan korak prije prve proizvedene kilovatsata

Testiranje i puštanje solarne elektrane u pogon predstavlja korak koji većina vlasnika nikada izravno ne vidi niti detaljno razumije, jer se odvija iza kulisa, između trenutka kada su paneli fizički montirani i trenutka kada elektrana počinje proizvoditi struju za svakodnevnu upotrebu. Upravo je taj nevidljivi korak ono što jamči da će sustav raditi sigurno, pouzdano i u skladu s projektiranim performansama tijekom cijelog svog dugog radnog vijeka.

Za vlasnike koji prolaze kroz proces ugradnje elektrane, korisno je znati da iza jedne rečenice "tehnički pregled prije puštanja u pogon" stoji ozbiljan, višeslojan proces provjere, te da dokumentacija koja iz njega proizlazi zaslužuje jednaku pažnju i čuvanje kao i sam projekt elektrane - jer upravo ta dokumentacija, godinama kasnije, može biti ključna za dokazivanje da je sustav od prvog dana radio onako kako je i trebao.
